図解のとおりに測って、数字を入れるだけ。
図面と価格がその場に出て、そのまま注文へ。

01寸法の測り方 ― 図解に実測値を入れてください

測るのは高さと幅の2か所だけ。用意する道具はメジャー1本です。御社公式の「寸法の測り方」（OKアミド）の図をそのまま採寸ガイドに使用します。

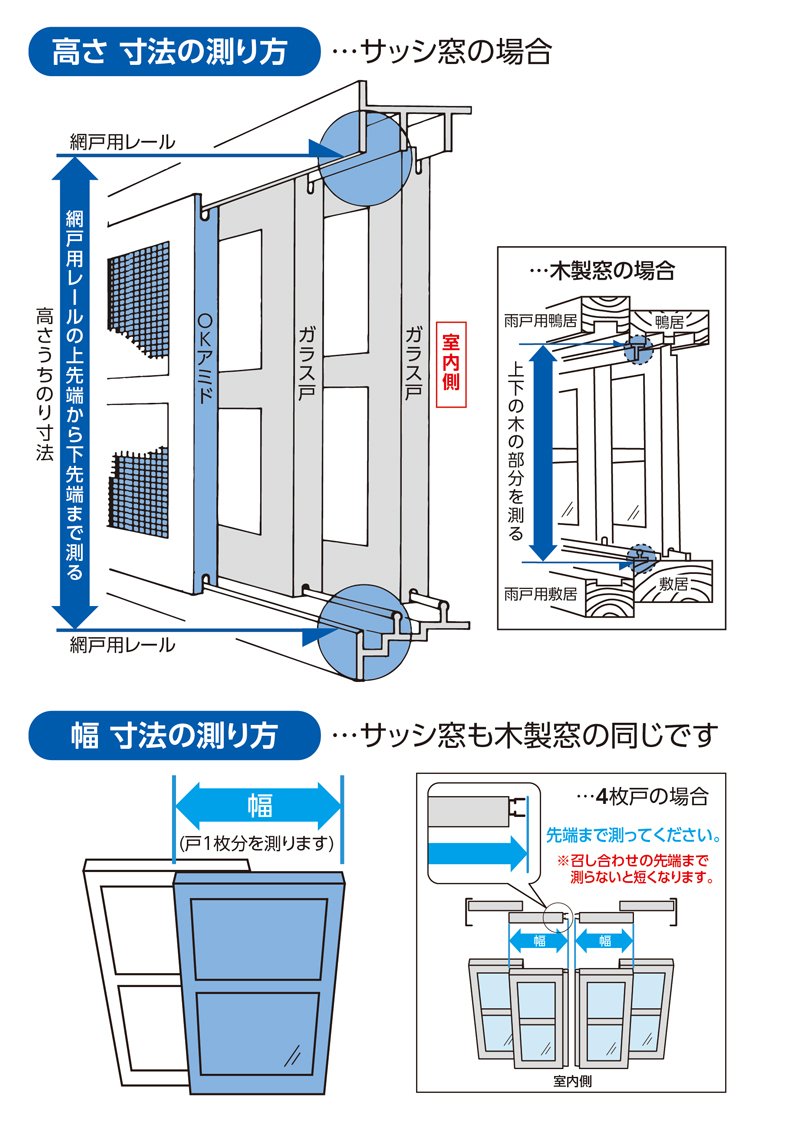

公式図解高さ・幅の測り方（OKアミド）

高さ＝サッシ窓は網戸用レールの上先端から下先端まで、木製窓は上下の木の部分の間。幅＝戸1枚分。下で入力した実測値が図の上にそのまま表示されます。

高さ ─ mm 幅 ─ mm

4枚建ての窓は：図の右下のとおり、召し合わせ（戸と戸の重なり）の先端まで測ってください。手前で測ると短くなり、すき間の原因になります。

図版出典：川口技研様公式WEBサイト（OKアミド製品ページ「寸法の測り方」）。図版の利用許諾は公開前にメーカー様より取得します。

実測値を入力（mm）

高さ（H） − ＋ mm 製作範囲（仮）： mm

幅（W） − ＋ mm 製作範囲（仮）： mm

採寸誤差は本体の建付調整機構（±で伸縮）で吸収できます。1mm単位でそのままご入力ください。

図面と価格 デモ・価格は仮

左の図解のとおりに測って
高さと幅を入力すると、
ここに姿図と価格が表示されます。

カタログ価格（税抜・デモ用の仮価格）

¥—／枚

会員価格の例（掛け率80%）：¥—　※実装時は会員区分ごとの掛け率を自動適用

この寸法で 3D図面・注文へ（userconfig3d） 網戸の明細一覧（カタログ明細検索） 同じ仕組みの稼働中デモを見る（木製ドア 3D）

引き渡しデータ（実装時）：

02価格は W×H 価格表から自動で出ます

網戸はカタログに寸法帯（W×H）の価格表がある商品です。入力された実測値から該当セルを引いて即時表示します。下の表はデモ用の仮価格で、実装時は御社カタログの価格表（版管理つきJSON）に置き換えます。価格表に無い寸法は「価格を出さない」安全設計です。

03入力した寸法は、そのまま 3D画面（userconfig3d）へ

このページで入力した実測値は {"DW":800,"DH":1400} の形で 3D画面へ自動引き渡しされ、3D表示・製作図・価格・カートまでがひと続きになります。手で入力し直す必要はありません。

04商品別の採寸ガイドに展開できます

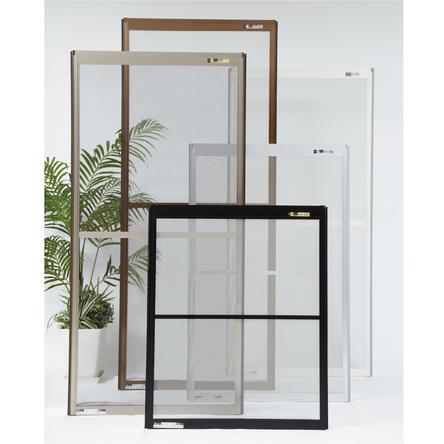

本ページは OKアミド（完成品）を例にした型です。同じ型で商品ごとの測り方・製作範囲・価格表を差し替えるだけで、シリーズ全体に展開できます。

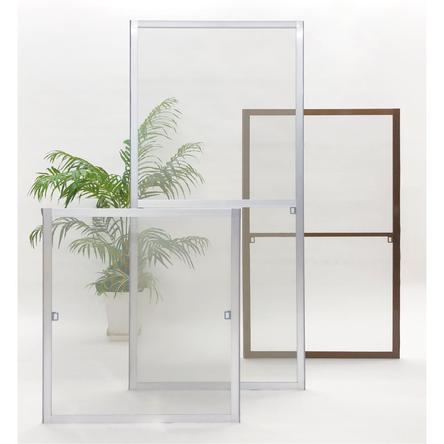

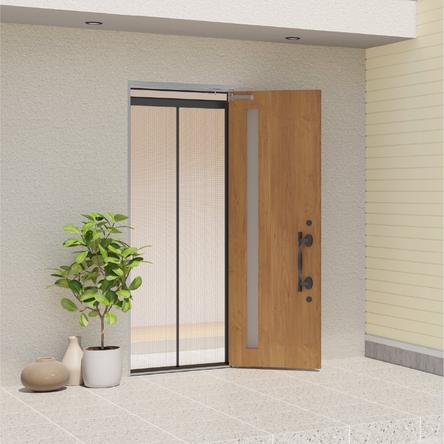

写真出典：川口技研様公式WEBサイト（網戸〔アミドシリーズ〕製品ページ）。本資料はメーカー様ご提案用ドラフトのため、掲載はご説明目的です。採寸図は公式「寸法の測り方」（OKアミド）の図版を使用しています（利用許諾は公開前にメーカー様より取得します）。
